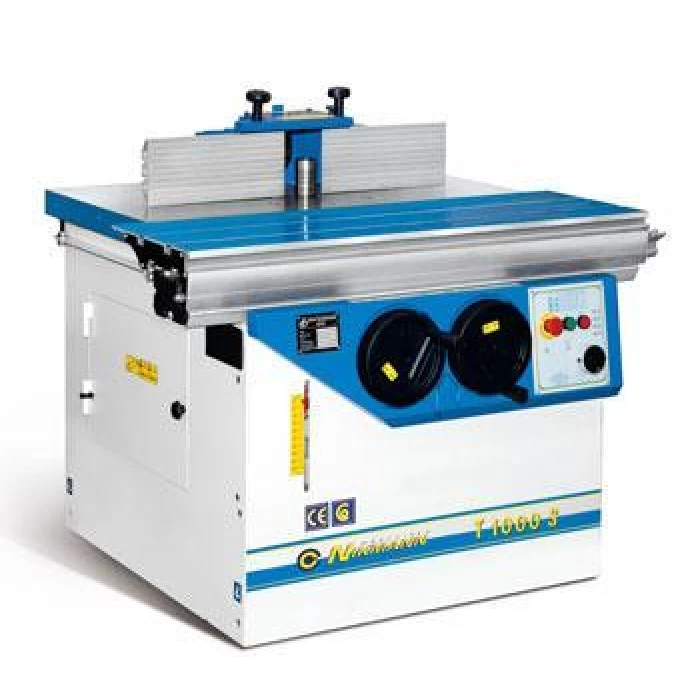

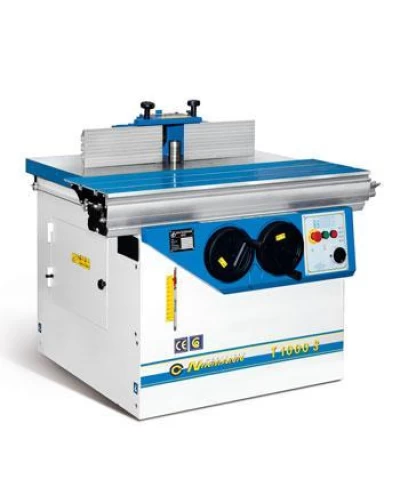

Фрезерный станок STOMANA T1000S

Описание Фрезерный станок STOMANA T1000S

Станок фрезерный STOMANA T1000 S – надежная машина для крупных производств, которые имеют повышенные требования к мощности, точности выполнения оборудованием работ. Для этого устройства станут лучшей рекомендацией годы работы на тысячах производств по всему миру.

НАЗНАЧЕНИЕ:

Предназначен для выполнения разнообразных фрезерных работ по дереву, зарезки простых шипов и проушин с помощью шипорезной каретки, продольного фрезерования по направляющим линейкам и криволинейного фрезерования по шаблону.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для предприятий и цехов по производству столярно-строительных изделий, мебели и других деревообрабатывающих производств.

СХЕМА ОБРАБОТКИ:

Продольное фрезерованиеФрезерование шипов и проушинКриволинейное фрезерование по шаблону

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

НАКЛОН ШПИНДЕЛЯ 0 - 45°

Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке.

Работа без наклона:

На верхнем рисунке скорость в точке С значительно больше скорости в точке В, т.к. R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может вызвать перегрев поверхности заготовки и инструмента.

Работа с наклоном:

При наклоне шпинделя скорость в точках В и С практически одинакова, т.к. R2 не намного больше R1. Это повышает качество обработки и увеличивает ресурс инструмента.

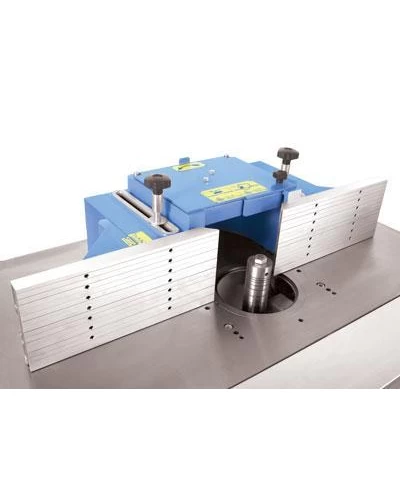

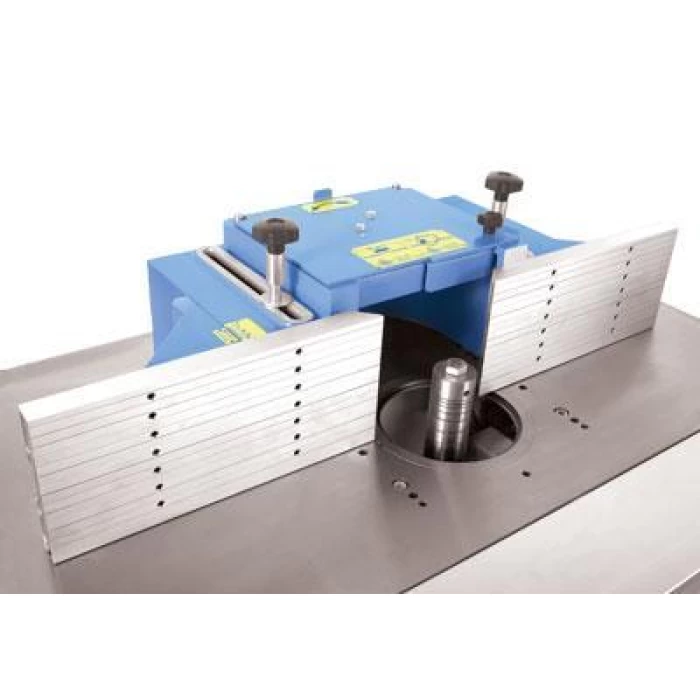

ЗАЩИТНОЕ ОГРАЖДЕНИЕ ШПИНДЕЛЯ

Кожух для фрез диаметром 250 мм во всех моделях кроме Compact. В модели Compact Ø180 мм.

Направляющие линейки длиной 500 мм каждая.

В кожухе предусмотрен выход под аспирацию Ø120 мм.

СИСТЕМА БЫСТРОГО ПОЗИЦИОНИРОВАНИЯ КОЖУХА

Позволяет быстро восстановить заданную настройку направляющих линеек после снятия кожуха.

НАСТРОЙКИ КОЖУХА

Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов.

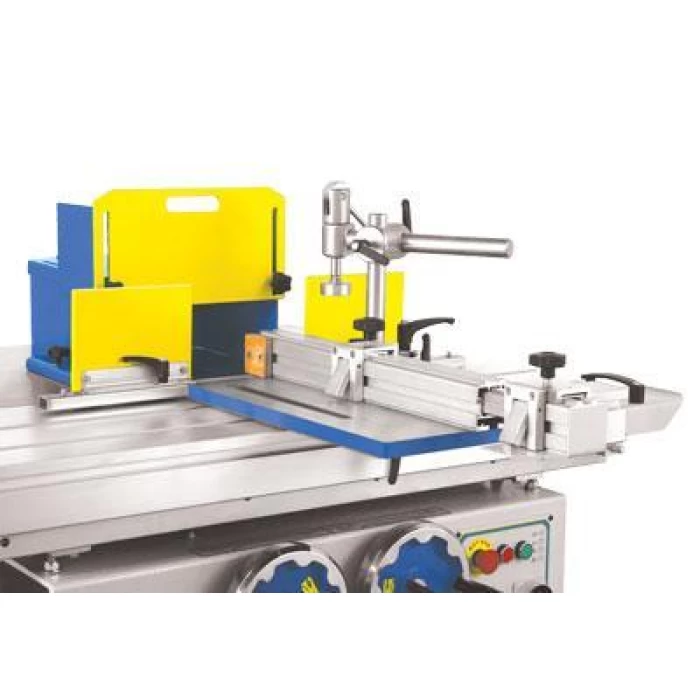

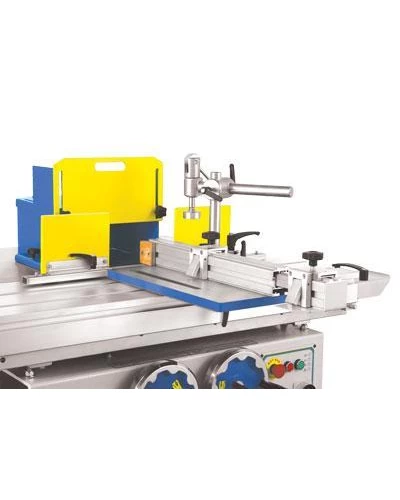

ТЕЛЕСКОПИЧЕСКАЯ ПОВОРОТНАЯ ЛИНЕЙКА

Телескопическая линейка 900 мм + удлинение 700 мм.

2 флажковых упора для шипорезных работ.

Поворот линейки на угол ±45° по шкале с градусами.

Приставной стол 500 х 320 мм исключает провисание габаритных заготовок.

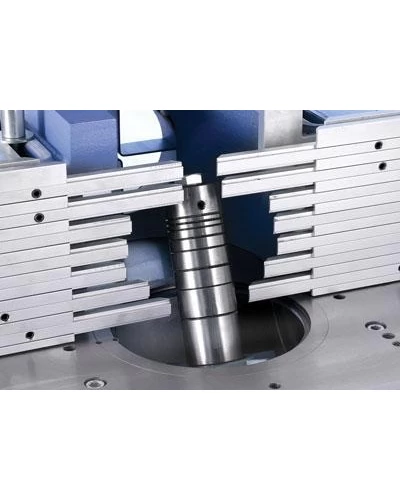

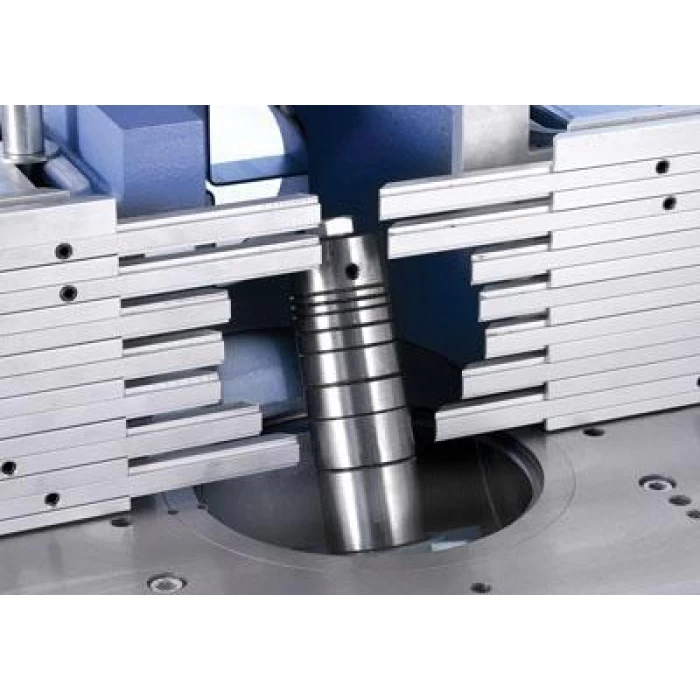

ИНТЕГРАЛЬНЫЕ НАПРАВЛЯЮЩИЕ

Две направляющие линейки общей длиной 1000 мм - идеальная база при обработке.

Исключен подрыв древесины на краях т.к. выдвижные пластины сокращают расстояние между направляющими линейками и не позволяют заготовке проваливаться внутрь кожуха.

Дополнительная защита рук оператора.

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ

Фиксация заготовок на каретке при помощи эксцентрикового прижима.

МОТОРНЫЙ ОТСЕК

Привод шпинделя от мощного двигателя посредством клиноременной передачи.

Литой чугунный стол с ребрами жесткости отлично гасит вибрации и обеспечивает точность обработки и жесткость конструкции на всем периоде эксплуатации.

Шпиндельная чаша закрыта защитным кожухом для лучшего удаления стружки через подведенный патрубок, что исключает ее попадание в моторный отсек.

ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ

Осуществляется путем быстрой и удобной перестановки ремня. Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. Индикация выбранной частоты вращения с помощью флажка.

4 скорости вращения шпинделя: 1400, 3500, 6000, 8000 об/мин.

Концевой выключатель исключает возможность включения станка при заблокированном шпинделе, что соответствует европейским нормам безопасности.

ШИПОРЕЗНЫЙ КОМПЛЕКТ (В МОДЕЛИ OPTIMAL НЕ ПОСТАВЛЯЕТСЯ)

Состоит из:

Приставка позволяет:

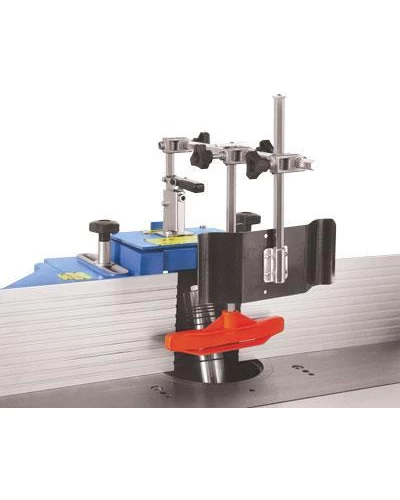

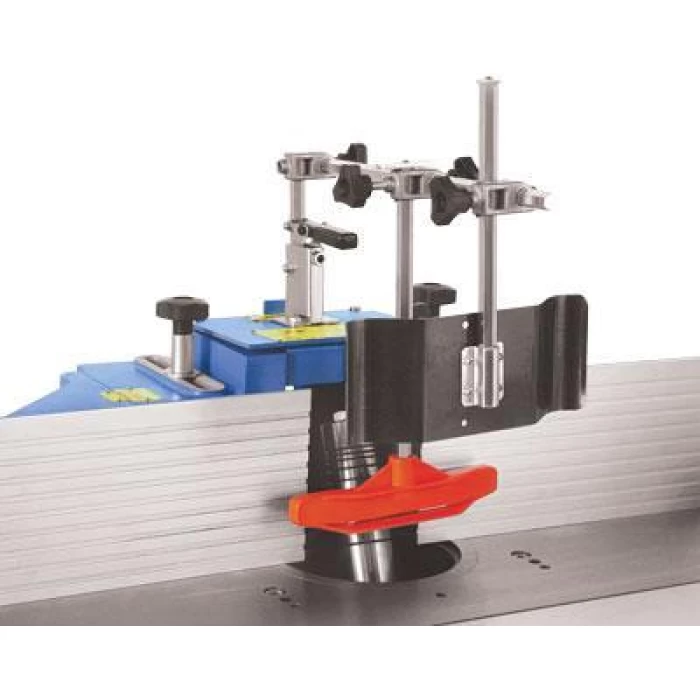

ПРИЖИМ MORI

Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора.

НАПРАВЛЯЮЩИЕ КАРЕТКИ

Каретка перемещается по высокопрочным закаленным стальным направляющим пластинам.

Пластины при необходимости могут быть заменены, что делает ресурс каретки практически вечным.

Аналогичная конструкция реализована ведущими немецкими производителями станков.

СИСТЕМА БЕЗОПАСНОСТИ

Соответствует европейским нормам. При открытой крышке моторного отсека срабатывает концевой выключатель и блокирует возможность включения станка (выделено зеленым).

При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (выделено красным).

Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта.

ПАНЕЛЬ УПРАВЛЕНИЯ

Удобная и информативная с отображением:
