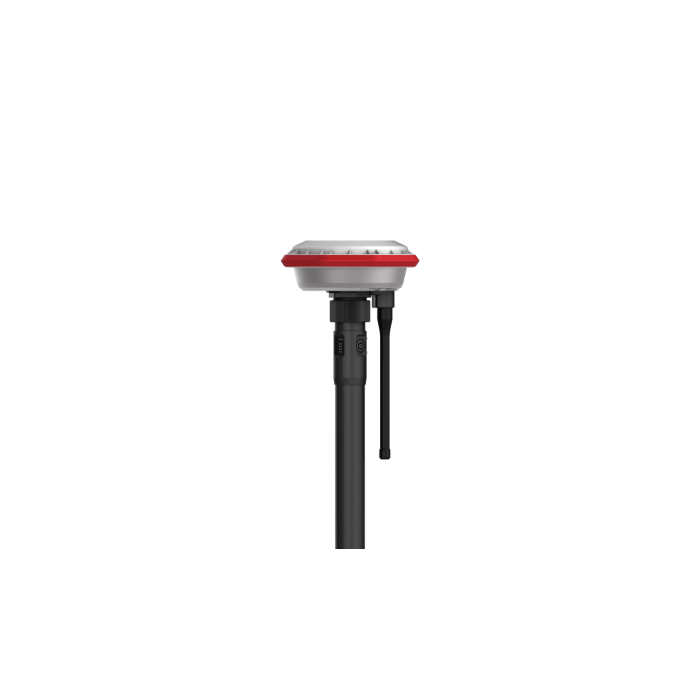

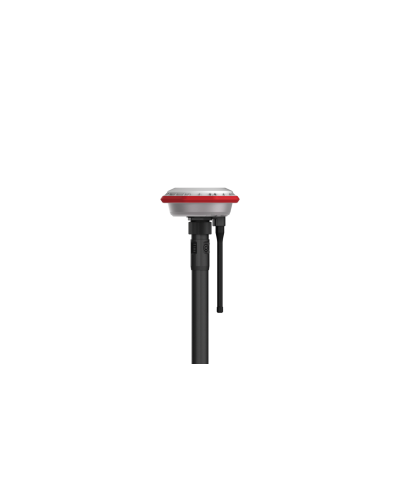

XAG GNSS RTK Fix Station (RTK Module)

RTK Module XAG GNSS RTK Fix Station – це елемент базової станції XAG GNSS RTK Fix. Фіксована опорна станція забезпечує точність позиціонування пристроїв XAG на сантиметровому рівні під час виконання польових робіт. Вона підтримує кожну місію надійними даними та пропонує комплексне рішення для точних завдань, що дозволяє залишатися на зв'язку з різноманітним інтелектуальним сільськогосподарським обладнанням. RTK Module відповідає за надання сигналу для точної роботи техніки XAG.

Фіксована базова станція XAG GNSS RTK Fix складається із модуля XRTK, сонячних панелей і тримача. Обладнання має систему автономного живлення. Вдень станція живиться від сонячних панелей, а в нічний час – від вбудованого акумулятора, що забезпечує 7 годин безперервної роботи.

Тримач станції із сонячними панелями можна замовити тут:

Пристрій оснащено вбудованою мультистандартною системою позиціонування GNSS, що працює з BDS/GPS/GLONASS/Galileo, та підтримує зв'язок із дронами через GSM/WCDMA/LTE/WiFi.

Для безперебійної роботи станції місце для її встановлення підбирається так, аби вона знаходилася в зоні стабільного мобільного зв'язку мережі 3G/4G у діапазоні покриття 50-60 км від працюючої техніки. За поганого покриття мережі можна використовувати спеціально розроблені термінали локального зв'язку через WiFi.

Область застосування

Базова станція XAG GNSS RTK Fix легко підключається до різних пристроїв і може надавати сигнал для роботи всього обладнання XAG: всіх моделей агродронів, безпілотників для дистанційного зондування, системи автопілотування, наземних роботів.

Технічні характеристики

Фізичні властивості

• Розміри: XRTK: 154х83,6 мм. Сонячна панель: 465х350х18

• Вага: <1,5 кг (батарея не входить)

• Робоча температура: -20°C~ 65°C

• Температура зберігання: -40°C~ 85°C

• Відносна вологість: 100%, Конденсація

• Ступінь захисту: IP67 (зі встановленим акумулятором)

• Термін експлуатації: > 3 років

Зв’язок

• Відстеження сигналу:

BDS:B1I/B2I/B3I/B1C/B2a

GPS:L1/L2/L5

GLONASS:L1/L2

Galileo:E1/E5a/E5b

QZSS:L1/L2/L5

• Точність і надійність: Горизонтальна точність RTK: ± 10mm + 1 ppm (RMS). Вертикальна RTK: ± 15 mm + 1 ppm (RMS)

• Діапазон частот 2,4 ГГц 2,400-2,4835 ГГц

• Діапазон частот мобільної мережі:

GSM:B2/B3/B5/B8

WCDMA:B1/B2/B4/B5/B6/B8/B19

LTE-FDD:B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/

LTE-TDD:B38/B39/B40/B41

• Інтерфейс зв’язку: Один CAN інтерфейс, один Bluetooth, три модулі зв’язку

• Зовнішній апаратний інтерфейс: Один інтерфейс живлення, три інтерфейси SIM-карти

• Зовнішній програмний інтерфейс: Інтерфейс між хостом і сервером CORS відповідає протоколу Ntrip

Сонячна панель

• Ємність акумулятора 10400 mAh

• Номінальна вихідна напруга 14,4 В

• Напруга зарядки панелі 18~22 В

• Максимальне споживання напруги < 20 Вт

• Час роботи: < 7 год
