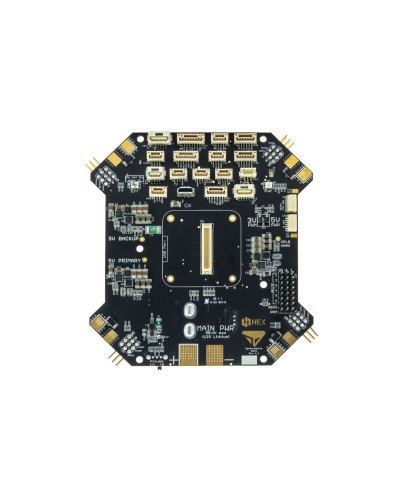

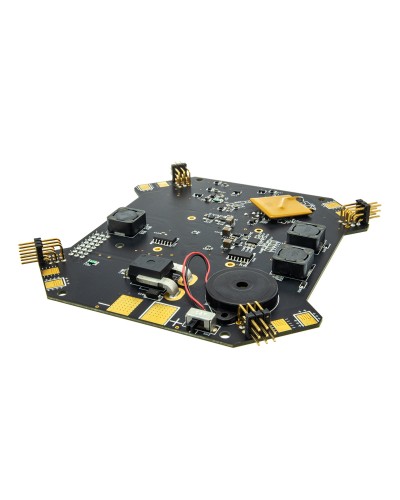

Плата контролера CubePilot KORE для мультикоптерів

Опис Плата контролера CubePilot KORE для мультикоптерів

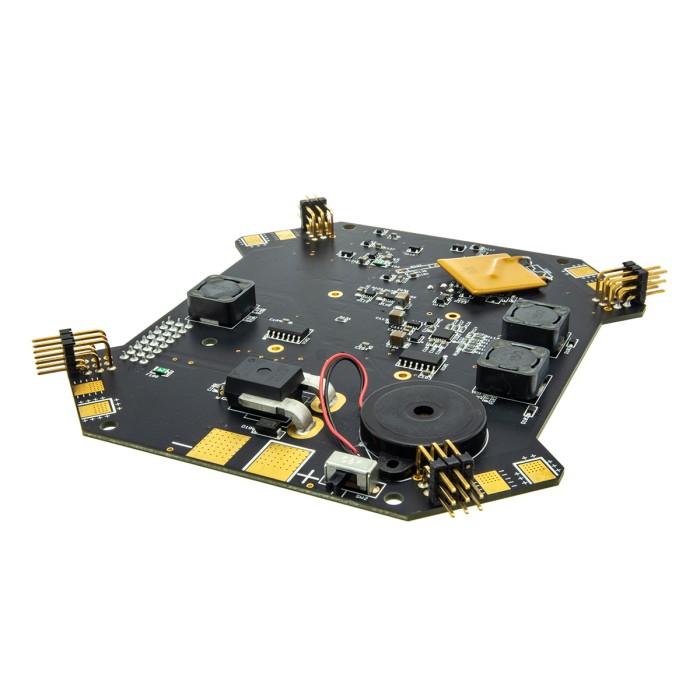

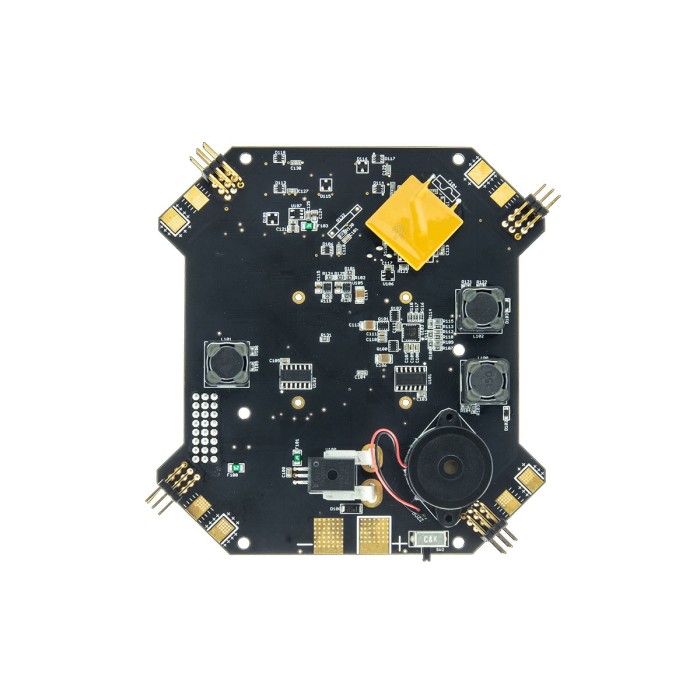

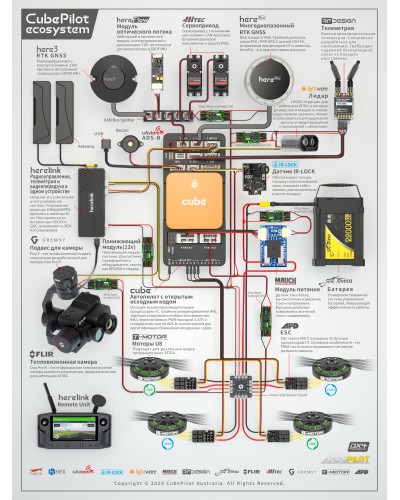

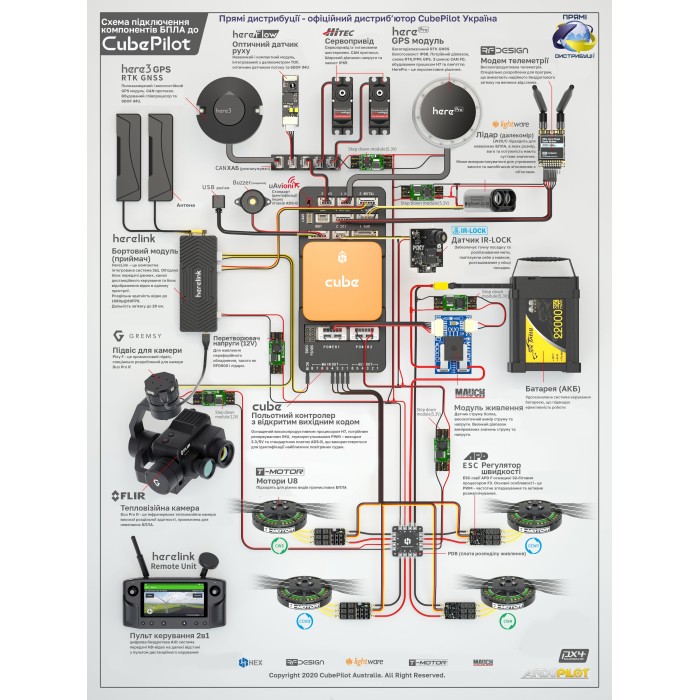

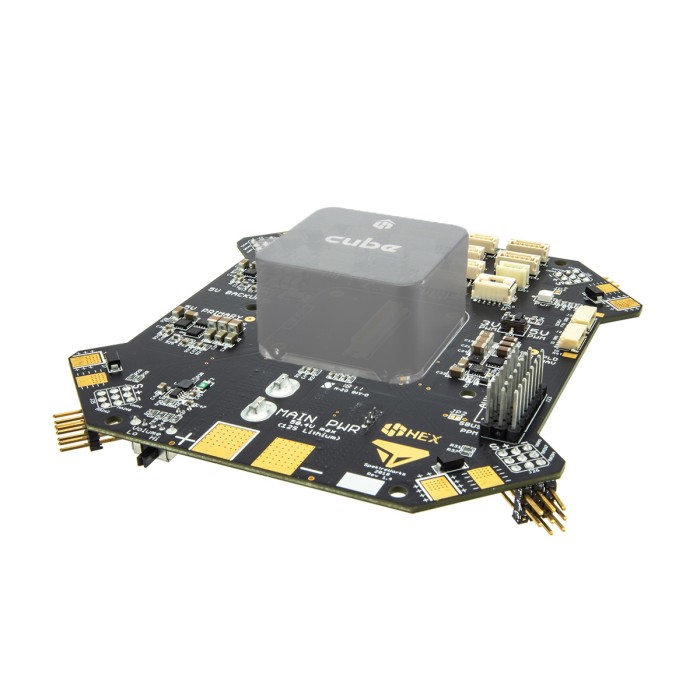

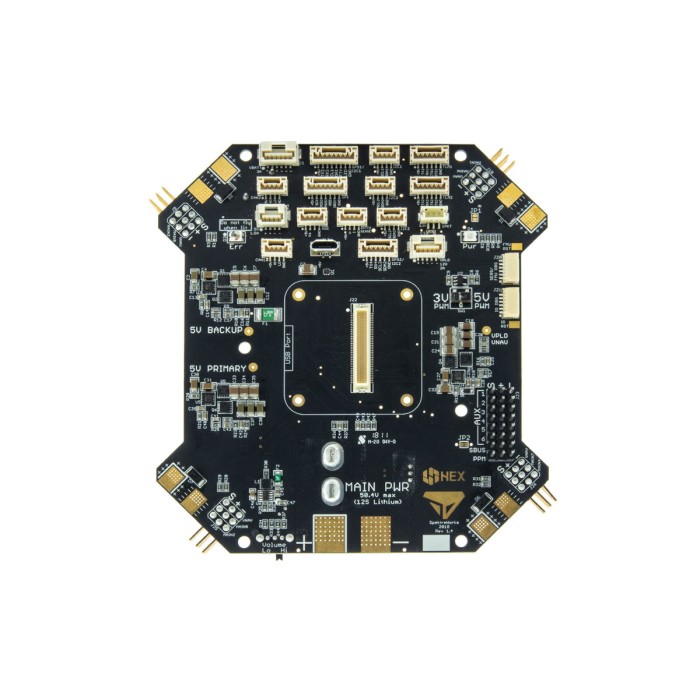

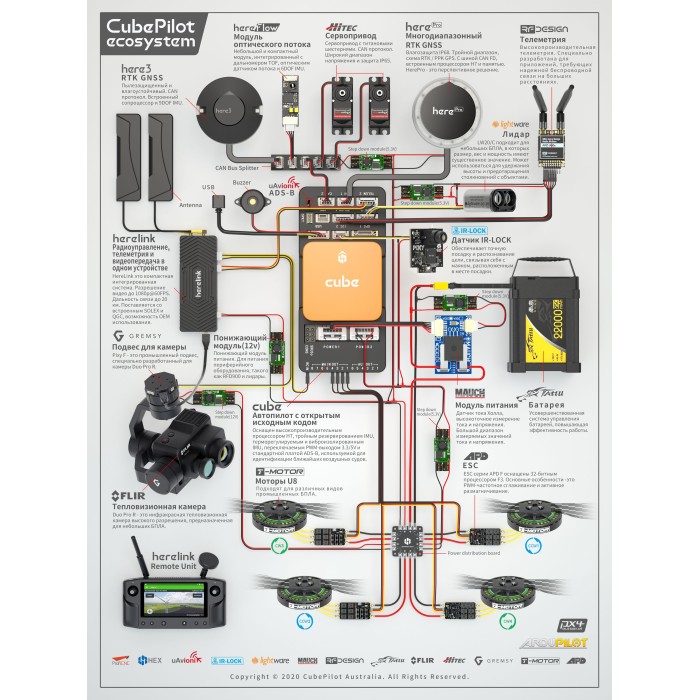

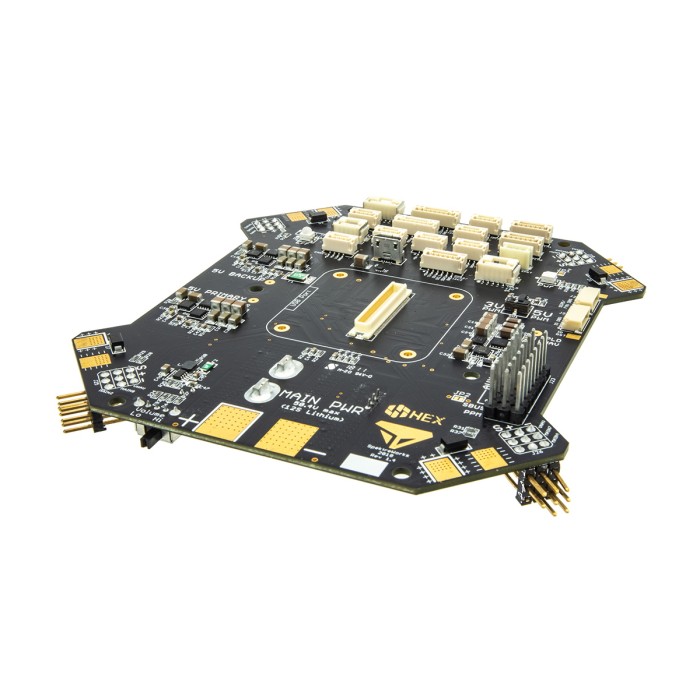

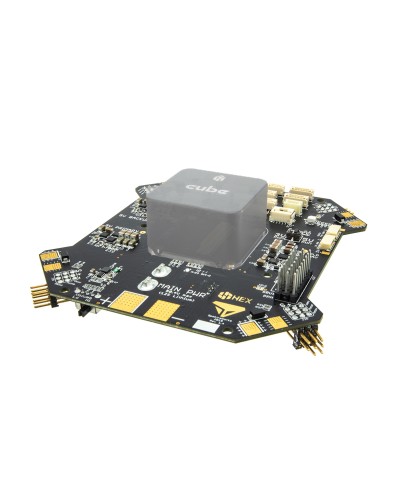

Плата контролера KORE - основна інтерфейсна плата з вбудованим перехідником живлення і стабілізаторами. Ця плата - ідеальний варіант для збирання професійного квадро- гекса- або октокоптера на основі контролерів CUBE і прошивки ArduPilot. На платі розведені всі лінії для зручного підключення регуляторів двигунів, телеметрії, відеосистеми, навігаційних GPS і оптичних модулів, бортових вогнів та іншої периферії. Використовується на великих БПЛА з кількістю двигунів від 4 до 8 штук.

Плату польотного контролера KORE для квадрокоптерів та інші комплектуючі та системи стабілізації ProfiCNC для дронів та іншої роботизованої техніки можна купити в Україні з офіційною гарантією.

Особливості:

• Підтримка батарей Li-Pol до 12S (50.4 В) включно
• Тривалий струм через плату до 140А (280А в піку)
• Вбудовані датчики струму і напруги для контролю за батареями
• Лінії живлення і сигналу для моторів зручно розташовані по кутах
• Виділена 12В лінія для бортових вогнів по кутах плати
• Вбудований розподільник харчування
• Резервування живлення критичних вузлів польоту
• Роз'єми споживачів мають самовідновлюваний запобіжник
• Індикація коректного живлення

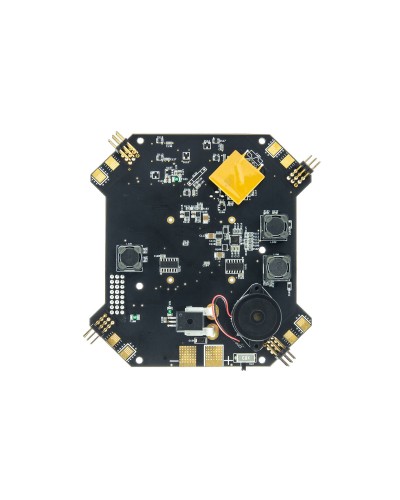

• Вбудований зумер (пищалка) з регулюванням гучності
• Налагодження інтерфейси для модуля польотного контролера
• Коннектори реалізують максимальний потенціал контролерів CUBE
• Захист від замикання ліній управління двигунами на землю
• Зручна установка рівнів сигналу (3.3 / 5 В) для управління двигунами
• Сумісна з коннекторами від стандартних інтерфейсних плат від ProfiCNC

Характеристики:

• Напруга живлення: 14-50,4 В
• Максимальний тривалий струм: 140 А
• Вбудований стабілізатор напруги: 5 В 1,5 А; 12,2 В 2 А
• Виходи живлення для регуляторів обертів: 4
• Монтажні отвори: 60х110 мм
• Розміри: 108,7х116,7х20 мм
• Вага: 79 г (без ПК)

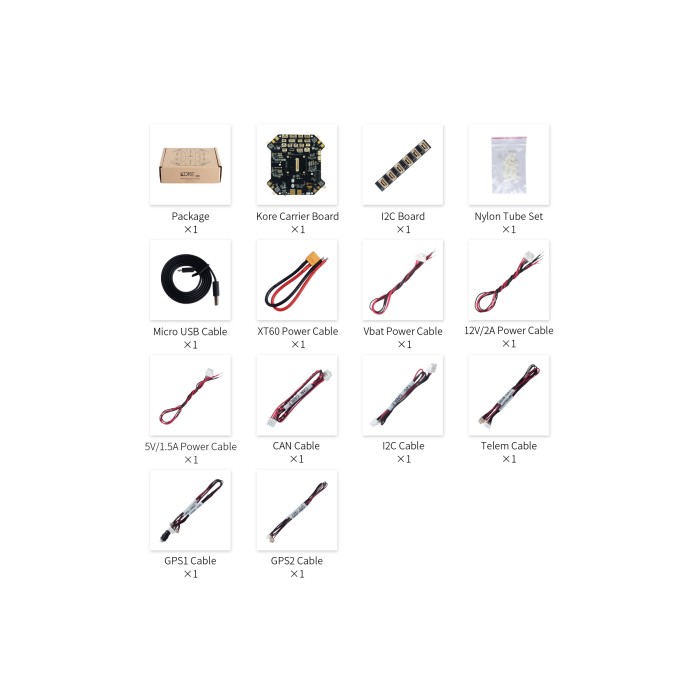

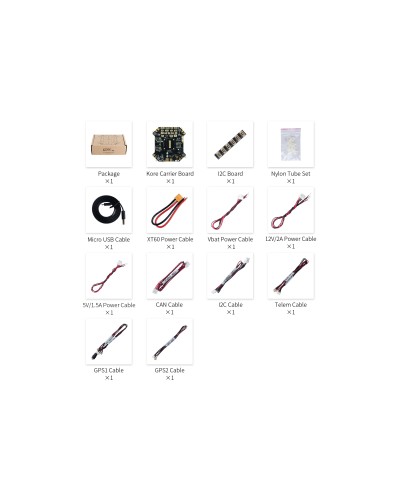

Комплектація:

• Интерфейсная плата - 1 шт
• Плата мультиплексора I2C - 1 шт
• Нейлонові стійки - 1 к-кт
• Кабель USB-MicroUSB - 1 шт
• Кабель живлення XT60 - 1 шт
• Кабель підключення до лінії Vbat - 1 шт
• Кабель підключення до лінії 12В / 2А - 1 шт
• Кабель підключення до лінії 5В / 1,5 - 1 шт
• Кабель підключення до лінії Vbat - 1 шт
• Кабель підключення до шини CAN - 1 шт
• Кабель підключення до шини I2C - 1 шт
• Кабель підключення до шини телеметрії - 1 шт
• Кабель підключення GPS1 - 1 шт
• Кабель підключення GPS2 - 1 шт

Додатково необхідно:

• Модуль польотного контролера - 1 шт
